ПОЛОСНОПРОПУСКАЮЩИЕ ФИЛЬТРЫ СВЧ НА ШТЫРЕВЫХ РЕЗОНАТОРАХ
ВНЕШНИЙ ВИД / ОБОЗНАЧЕНИЕ ЦЕНТРАЛЬНАЯ ЧАСТОТА

ШИРИНА ПОЛОСЫ ПРОПУСКАНИЯ (dF) ПО УРОВНЮ -1 дБ

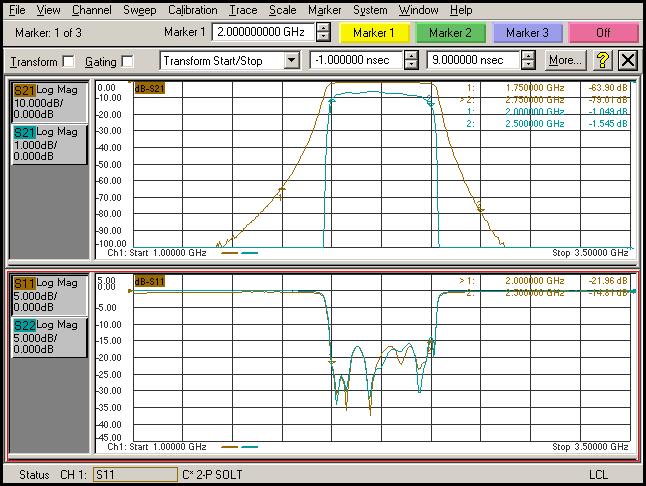

 ПОТЕРИ В ПОЛОСЕ ПРОЗРАЧНОСТИ ПОДАВЛЕНИЕ ПРИ ОТСТРОЙКЕ НА dF/2 ОТ КРАЯ ФИЛЬТРА  ПОДАВЛЕНИЕ В ОСНОВНОЙ ПОЛОСЕ ЗАГРАЖДЕНИЯ КОЭФФИЦИЕНТ ПРЯМОУГОЛЬНОСТИ (-60 дБ/-1 дБ) ТИПОВЫЕ ГРАФИКИ ИЗМЕРЕНИЙ

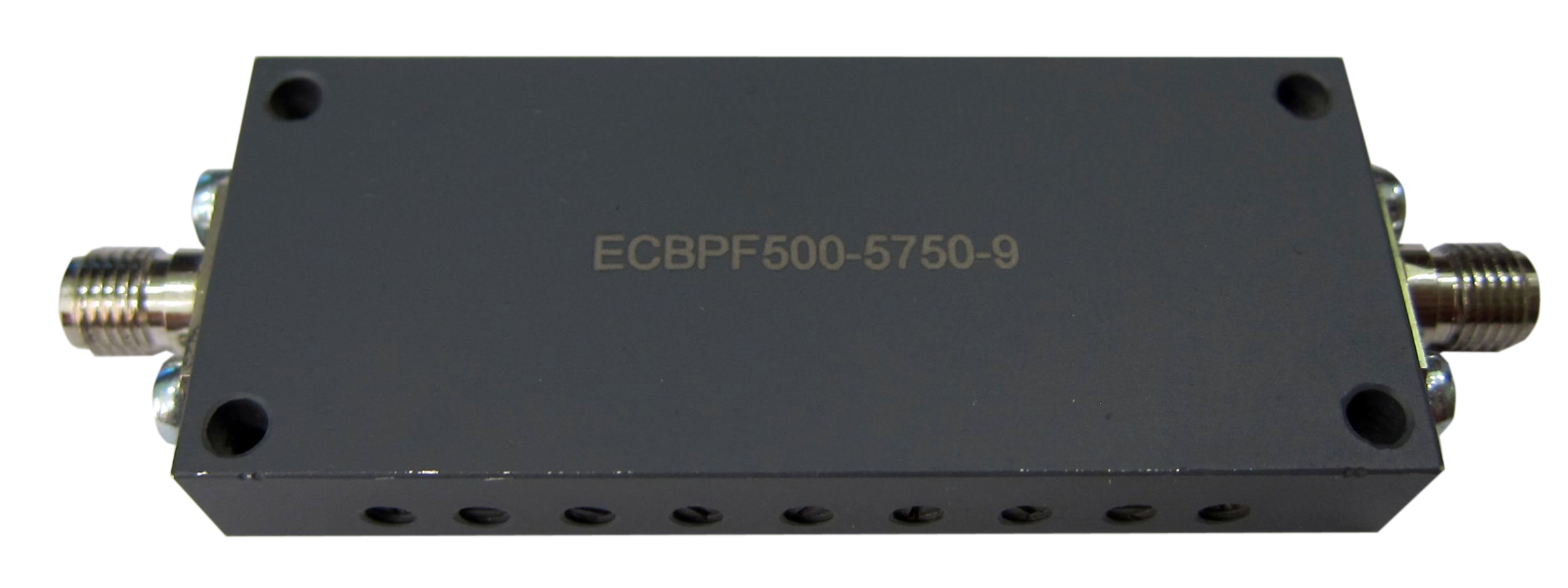

ECBPF500-2250-9

2250 МГц

(9 звеньев)

500 МГц <2.0 дБ >60 дБ тип.

>100 дБ

0.1-10 ГГц

<2:1
ECBPF500-2250-9



ECBPF500-2750-9

2750 МГц

(9 звеньев)

500 МГц <2.0 дБ >60 дБ тип.

>100 дБ

0.1-12 ГГц

<2:1
ECBPF500-2750-9



ECBPF500-3250-9

3250 МГц

(9 звеньев)

500 МГц <2.0 дБ >60 дБ тип.

>100 дБ

0.1-15 ГГц

<2:1
ECBPF500-3250-9



ECBPF500-3750-9

3750 МГц

(9 звеньев)

500 МГц <3.0 дБ >60 дБ тип.

>100 дБ

0.1-17 ГГц

<2:1
ECBPF500-3750-9



ECBPF500-4250-9

4250 МГц

(9 звеньев)

500 МГц <3.0 дБ >60 дБ тип.

>100 дБ

0.1-18 ГГц

<2:1
ECBPF500-4250-9



ECBPF500-4750-9

4750 МГц

(9 звеньев)

500 МГц <3.0 дБ >60 дБ тип.

>100 дБ

0.1-18 ГГц

<2:1
ECBPF500-4750-9



ECBPF500-5250-9

5250 МГц

(9 звеньев)

500 МГц <3.0 дБ >60 дБ тип.

>100 дБ

0.1-20 ГГц

<2:1
ECBPF500-5250-9



ECBPF500-5750-9

5750 МГц

(9 звеньев)

500 МГц <3.0 дБ >60 дБ тип.

>100 дБ

0.1-20 ГГц

<2:1
ECBPF500-5750-9



ECBPF500-6250-9

6250 МГц

(9 звеньев)

500 МГц <2.0 дБ 70 дБ тип.

>90 дБ

0.1-18 ГГц

<2:1
ECBPF500-6250-9



ECBPF500-6750-9



6750 МГц

(9 звеньев)

500 МГц

<2.0 дБ

70 дБ тип.

>90 дБ

0.1-18 ГГц

<2:1
ECBPF500-6750-9



ECBPF500-7250-9



7250 МГц

(9 звеньев)

500 МГц <2.0 дБ >60 дБ тип.

>90 дБ

0.1-18 ГГц

<2:1
ECBPF500-7250-9



ECBPF500-7750-9



7750 МГц

(9 звеньев)

500 МГц <2.0 дБ >60 дБ тип.

>90 дБ

0.1-18 ГГц

<2:1
ECBPF500-7750-9



ECBPF500-8250-9



8250 МГц

(9 звеньев)

500 МГц <2.0 дБ >50 дБ тип.

>90 дБ

0.1-18 ГГц

<2.5:1
ECBPF500-8250-9



ECBPF500-8750-9



8750 МГц

(9 звеньев)

500 МГц <2.0 дБ >60 дБ тип.

>90 дБ

0.1-18 ГГц

>80 дБ

18-26 ГГц

<2:1
ECBPF500-8750-9



ECBPF500-9250-9



9250 МГц

(9 звеньев)

500 МГц <2.0 дБ >55 дБ тип.

>90 дБ

0.1-18 ГГц

>80 дБ

18-26 ГГц

<2.5:1
ECBPF500-9250-9



ECBPF500-9750-9



9750 МГц

(9 звеньев)

500 МГц <2.0 дБ >55 дБ тип.

>90 дБ

0.1-18 ГГц

>80 дБ

18-26 ГГц

<2.5:1
ECBPF500-9750-9



ECBPF500-10250-9



10250 МГц

(9 звеньев)

500 МГц <2.0 дБ >40 дБ тип.

>90 дБ

0.1-18 ГГц

>80 дБ

18-26 ГГц

<2.5:1
ECBPF500-10250-9



ECBPF500-10750-9



10750 МГц

(9 звеньев)

500 МГц <2.0 дБ >50 дБ тип.

>90 дБ

0.1-18 ГГц

>80 дБ

18-26 ГГц

<2.5:1
ECBPF500-10750-9



ECBPF500-11250-9



11250 МГц

(9 звеньев)

500 МГц <2.0 дБ >40 дБ тип.

>90 дБ

0.1-18 ГГц

>80 дБ

18-26 ГГц

<2.5:1
ECBPF500-11250-9



ECBPF500-11750-9



11750 МГц

(9 звеньев)

500 МГц <2.0 дБ >40 дБ тип.

>90 дБ

0.1-18 ГГц

>80 дБ

18-26 ГГц

<2.5:1
ECBPF500-11750-9



ECBPF500-12250-9



12250 МГц

(9 звеньев)

500 МГц <3.0 дБ >45 дБ тип.

>90 дБ

0.1-18 ГГц

>80 дБ

18-26 ГГц

<2.5:1
ECBPF500-12250-9



ECBPF500-12750-9



12750 МГц

(9 звеньев)

500 МГц <3.0 дБ >45 дБ тип.

>90 дБ

0.1-18 ГГц

>80 дБ

18-26 ГГц

<2.5:1
ECBPF500-12750-9



ECBPF500-13250-9



13250 МГц

(9 звеньев)

500 МГц <3.0 дБ >40 дБ тип.

>90 дБ

0.1-18 ГГц

>80 дБ

18-26 ГГц

<2.5:1
ECBPF500-13250-9



ECBPF-13750-9



13750 МГц

(9 звеньев)

500 МГц <3.0 дБ >40 дБ тип.

>90 дБ

0.1-18 ГГц

>80 дБ

18-26 ГГц

<2.5:1
ECBPF500-13750-9






ПОЛОСНОПРОПУСКАЮЩИЕ  ФИЛЬТРЫ СВЧ НА ОБЪЕМНЫХ РЕЗОНАТОРАХ
ВНЕШНИЙ ВИД / ОБОЗНАЧЕНИЕ ЦЕНТРАЛЬНАЯ ЧАСТОТА

ШИРИНА ПОЛОСЫ ПРОПУСКАНИЯ (dF) ПО УРОВНЮ -1 дБ

 ПОТЕРИ В ПОЛОСЕ ПРОЗРАЧНОСТИ ПОДАВЛЕНИЕ ПРИ ОТСТРОЙКЕ НА dF/2 ОТ КРАЯ ФИЛЬТРА  ПОДАВЛЕНИЕ В ОСНОВНОЙ ПОЛОСЕ ЗАГРАЖДЕНИЯ КОЭФФИЦИЕНТ ПРЯМОУГОЛЬНОСТИ (-60 дБ/-1 дБ) ТИПОВЫЕ ГРАФИКИ ИЗМЕРЕНИЙ
ECWGBPF500-
14250-7

14250 МГц

(7 звеньев)

500 МГц <2.0 дБ >45 дБ тип.

>90 дБ

2-20 ГГц

<2.5:1
ECWGBPF500-
14250-7



ECWGBPF500-
14750-7



14750 МГц

(7 звеньев)

500 МГц

<3.0 дБ

>50 дБ тип.

>90 дБ

2-20 ГГц

<2.5:1
ECWGBPF500-
14750-7



ECWGBPF500-
15250-7



15250 МГц

(7 звеньев)

500 МГц <2.0 дБ 50 дБ тип.

>90 дБ

2-20 ГГц

<2.5:1
ECWGBPF500-
15250-7



ECWGBPF500-
15750-7



15750 МГц

(7 звеньев)

500 МГц <2.0 дБ 50 дБ тип.

>90 дБ

2-20 ГГц

<2.5:1
ECWGBPF500-
15750-7



ECWGBPF500-
16250-7



16250 МГц

(7 звеньев)

500 МГц <2.0 дБ >45 дБ тип.

>90 дБ

2-20 ГГц

<2.5:1
ECWGBPF500-
16250-7



ECWGBPF500-
16750-7



16750 МГц

(7 звеньев)

500 МГц <3.0 дБ >50 дБ тип.

>90 дБ

2-20 ГГц

<2.5:1
ECWGBPF500-
16750-7



ECWGBPF500-
17250-7



17250 МГц

(7 звеньев)

500 МГц <2.0 дБ >50 дБ тип.

>90 дБ

2-20 ГГц

<2.5:1
ECWGBPF500-
17250-7






ПОЛОСНОПРОПУСКАЮЩИЕ МИКРОПОЛОСКОВЫЕ  ФИЛЬТРЫ СВЧ
ВНЕШНИЙ ВИД / ОБОЗНАЧЕНИЕ ЦЕНТРАЛЬНАЯ ЧАСТОТА

ШИРИНА ПОЛОСЫ ПРОПУСКАНИЯ (dF) ПО УРОВНЮ -3 дБ

 ПОТЕРИ В ПОЛОСЕ ПРОЗРАЧНОСТИ ПОДАВЛЕНИЕ ПРИ ОТСТРОЙКЕ НА dF ОТ КРАЯ ФИЛЬТРА  ПОДАВЛЕНИЕ В ОСНОВНОЙ ПОЛОСЕ ЗАГРАЖДЕНИЯ КОЭФФИЦИЕНТ ПРЯМОУГОЛЬНОСТИ (-60 дБ/-3 дБ) ТИПОВЫЕ ГРАФИКИ ИЗМЕРЕНИЙ
ECMBPF200-3200-5

3200 МГц

(5 звеньев)

200 МГц <5.0 дБ >40 дБ тип.

>90 дБ

0.1-2 ГГц и

4-12 ГГц

<5:1
ECMBPF200-
3200-5



ECMBPF200-4000-5



4000 МГц

(5 звеньев)

200 МГц

<5.0 дБ

>40 дБ тип.

>90 дБ

0.1-3 ГГц и

5-13 ГГц

<5:1
ECMBPF200-4000-5



ECMBPF200-4800-5



4800 МГц

(5 звеньев)

200 МГц <6.0 дБ >40 дБ тип.

>80 дБ

0.1-3.8 ГГц и

5.8-14 ГГц

<5:1
ECMBPF200-4800-5



ECMBPF200-5600-5



5600 МГц

(5 звеньев)

200 МГц <6.0 дБ >40 дБ тип.

>80 дБ

0.1-4.6 ГГц и

5.8-13.5 ГГц

<5:1
ECMBPF200-5600-5



ECMBPF400-6400-7



6400 МГц

(7 звеньев)

400 МГц <6.0 дБ >50 дБ тип.

>80 дБ

0.1-5.4 ГГц и

7.4-14.5 ГГц

<4:1
ECMBPF400-6400-7



ECMBPF400-7200-7



7200 МГц

(7 звеньев)

400 МГц <6.0 дБ >50 дБ тип.

>80 дБ

0.1-6.4 ГГц и

8-16 ГГц

<4:1
ECMBPF400-7200-7



ECMBPF400-8000-7



8000 МГц

(7 звеньев)

400 МГц <6.0 дБ >60 дБ тип.

>80 дБ

0.1-7 ГГц и

9-17.5 ГГц

<4:1
ECMBPF400-8000-7



ECMBPF200-8800-6



8800 МГц

(6 звеньев)

200 МГц <6.0 дБ >40 дБ тип.

>80 дБ

0.1-7.8 ГГц и

9.8-19 ГГц

<5:1
ECMBPF200-8800-6



ECMBPF400-9600-6



9600 МГц

(6 звеньев)

400 МГц <6.0 дБ >50 дБ тип.

>80 дБ

0.1-8.6 ГГц и

10.6-16 ГГц

<6:1
ECMBPF400-9600-6



ECMBPF400-10400-6



10400 МГц

(6 звеньев)

400 МГц <6.0 дБ >60 дБ тип.

>80 дБ

0.1-9.4 ГГц и

11.4-18 ГГц

<6:1
ECMBPF400-10400-6



ECMBPF400-11200-6



11200 МГц

(6 звеньев)

400 МГц <6.0 дБ >50 дБ тип.

>80 дБ

0.1-10.2 ГГц и

12.2-18 ГГц

<6.5:1
ECMBPF400-11200-6



ECMBPF400-12000-6



12000 МГц

(6 звеньев)

400 МГц <6.0 дБ >60 дБ тип.

>80 дБ

0.1-11 ГГц и

13-17 ГГц

<6:1
ECMBPF400-12000-6
