Анализатор спектра СК4-БЕЛАН 400М
Свидетельство об утверждении типа СИ
Анализаторы спектра "СК4-БЕЛАН 400М" предназначены для измерения уровней и частот гармонических составляющих спектра периодических сигналов в диапазоне частот от 9 кГц до 40 ГГц. Совместно с генераторами сигналов приборы данной модели могут использоваться для измерений амплитудно-частотных характеристик четырехполюсников, измерений параметров модуляции сигналов, измерения уровня гармоник и интермодуляционных искажений третьего порядка различных РЧ и СВЧ устройств. При наличии программно-аппаратных опций приборы "СК4-БЕЛАН 400М" могут дополнительно использоваться для оценки спектральной плотности мощности фазовых шумов генераторов (в том числе, малошумящих СВЧ синтезаторов), для измерения коэффициентов шума и передачи усилителей и устройств с переносом частоты, для измерений на ЭМС, а также для векторной демодуляции и анализа тонкой структуры сигналов с цифровой амплитудно-фазовой модуляцией.
- Широкий частотный диапазон от 9 кГц (опционально от 10 Гц) до 40 ГГц.
- Полностью синтезированные гетеродины с высокой скоростью перестройки (тип. 300 мксек с любой частоты на любую в синтезе).
- Реализация синтезатора малого шага на связке ПЛИС+ЦАП с технологией эффективного подавления побочных спектральных составляющих до уровня ниже -90 дБ.
- Термостатированный ЖИГ-преселектор 3-40 ГГц с функцией периодической автокалибровки по встроенному широкополосному генератору гармоник.
- Сверхнизкий фазовый шум: <-130 дБн/Гц на частоте 1 ГГц (тип.) и -110 дБн/Гц на частоте 40 ГГц при отстройке 10 кГц. С опцией 030: ниже -138 дБн/Гц на частоте 1 ГГц (отстройка 10 кГц).
- Наличие двух переключаемых трактов приема, один из которых оптимизирован для достижения максимальной чувствительности, второй - для сверхвысокой линейности.
- Гарантированная чувствительность: <-150 дБм/Гц до 10 ГГц, <-140 дБм/Гц до 40 ГГц.
- Уровень точки пересечения 3-го порядка: +20 дБм на частоте 1 ГГц (гарантированное значение), типовое значение >+25 дБм на 1 ГГц, >+30 дБм на частоте 2 ГГц.
- Реальный (т.е. наблюдаемый на экране прибора) динамический диапазон, свободный от интермодуляционных искажений 3-го и более высоких порядков, составляет >95 дБ.

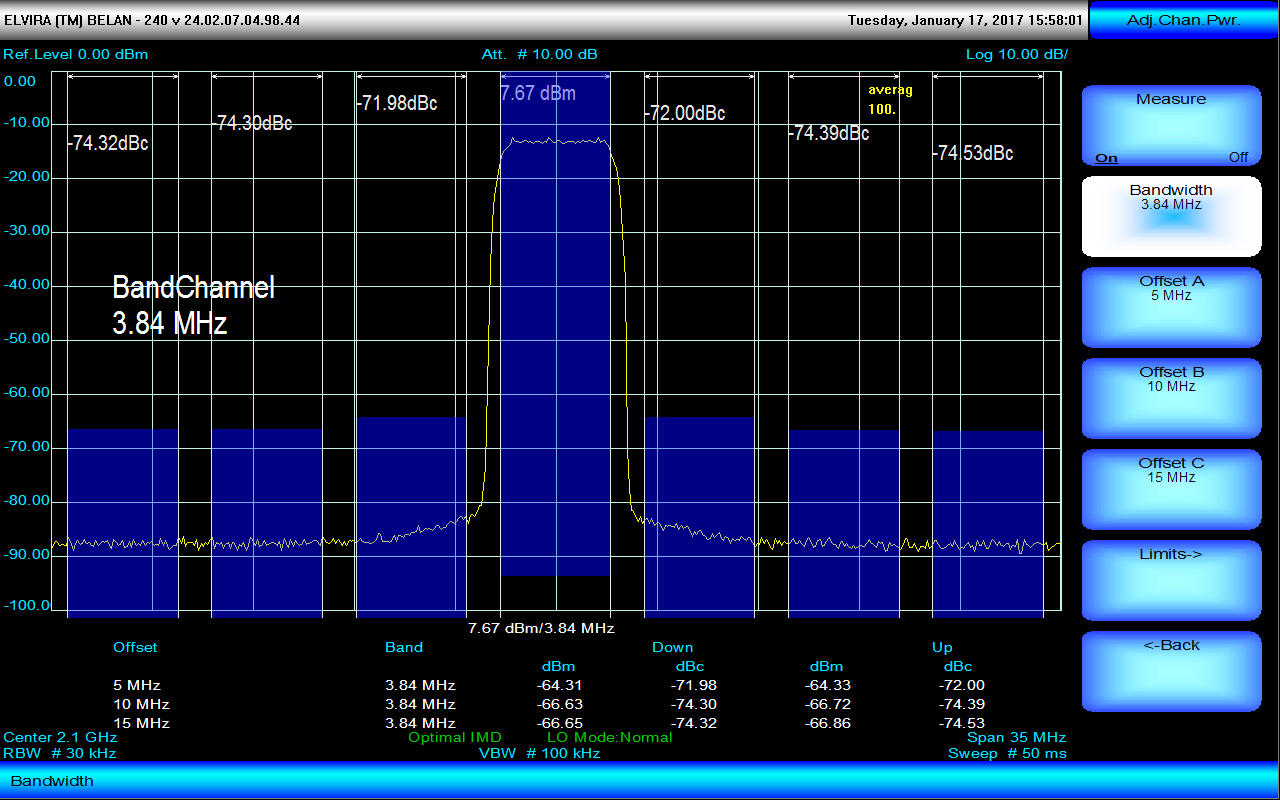

- Динамический диапазон для измерения избирательности в соседнем канале для сигнала W-CDMA более 70 дБ (без дополнительных программных коррекций).
- Опции предварительных усилителей (005 и 054), которые позволяют получить типовой коэффициент шума прибора в 4 дБ до 3 ГГц и в 12 дБ до 40 ГГц.
- Опция измерения коэффициента шума усилителей и устройств с переносом частоты при помощи встроенного специализированного ПО Noise Figure Measurement Wizzard.
- Современная эргономика (благодаря сенсорному экрану 16:9 с диагональю 30 см и разрешением 1280х800, а также удобным резиновым кнопкам).
ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон рабочих частот | 9 кГц...40 ГГц | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номер используемой гармоники гетеродина | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| в диапазоне частот 9 кГц…3 ГГц | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| в диапазоне частот 3 ГГц…12 ГГц | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| в диапазоне частот 12 ГГц…20 ГГц | 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| в диапазоне частот 20 ГГц…40 ГГц | 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| В диапазоне частот 3 ГГц...40 ГГц для подавления зеркального канала используется термостатированный четырехзвенный ЖИГ-фильтр | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Минимальный шаг перестройки частоты | 0,1 Гц | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Параметры опорного источника | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Частота опорного источника | 10 МГц | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кратковременная стабильность | ±1E-8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Старение | ±1E-7 за год | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Полосы обзора |
нулевая полоса обзора, далее от 10 Гц/деление до 4000 МГц/деление |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Точность установки полосы обзора | ± 2% от установленной полосы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Измеритель частоты | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешение | 1 Гц | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Погрешность | ± (частота маркера х точность опорного источника + 2Гц + последняя цифра счетчика) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Чувствительность | не менее -70 дБм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Скорость развертки | от 20 мсек до 6000 сек | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешение полосы ПЧ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| по уровню -3 дБ | от 1 Гц до 300 кГц с кратностью шага 1, 3, 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| по уровню -6 дБ (CISPR-16) | 200 Гц, 9 кГц, 120 кГц, 1 МГц, 3 МГц | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Избирательность фильтров по соотношению уровней -60 дБ/-3 дБ и -60 дБ/-6 дБ | не хуже 5:1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон установок видеофильтра | 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Гарантированные значения СПМ фазовых шумов (после 10 усреднений)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Гарантированные значения СПМ фазовых шумов с опцией 030 (после 10 усреднений)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Графическое сравнение фазовых шумов СК4-БЕЛАН 240М/400М/500М в базовом исполнении и с опцией 030 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
АМПЛИТУДНЫЕ ХАРАКТЕРИСТИКИ |
|||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диапазон измерения уровня сигнала | от +30 дБм до среднего уровня собственных шумов | ||||||||||||||||||||||||||||||||||||
|
Погрешность измерения уровня на частоте 100 МГц (время прогрева 1 час) |
±0,30 дБ (±0,10 дБ тип.) | ||||||||||||||||||||||||||||||||||||
|
Погрешность измерения уровня, обусловленная неидеальностью логарифмической шкалы |
±0,50 дБ (±0,20 дБ тип.) | ||||||||||||||||||||||||||||||||||||
|
Гарантированное значение среднего уровня отображаемых шумов (входной аттенюатор в положении 0 дБ)
|
|||||||||||||||||||||||||||||||||||||
| Динамические характеристики | |||||||||||||||||||||||||||||||||||||
| Относительный уровень гармонических искажений второго порядка на частотах F, уровень сигнала на входе прибора -20 дБм, режим тракта Optimal IMD (F — частота первой гармоники) |
|||||||||||||||||||||||||||||||||||||
| 10 МГц ≤ F ≤ 3 ГГц | -60 дБ | ||||||||||||||||||||||||||||||||||||
| 3 ГГц < F ≤ 10 ГГц | -70 дБ | ||||||||||||||||||||||||||||||||||||
| 10 ГГц < F ≤ 20 ГГц | -60 дБ | ||||||||||||||||||||||||||||||||||||
| Точка пересечения по интермодуляции третьего порядка по входу (гарантированные и типичные значения, режим тракта Optimal IMD) |
|||||||||||||||||||||||||||||||||||||
| 10 МГц...150 МГц | +15 дБм (+20 дБм тип.) | ||||||||||||||||||||||||||||||||||||
| 150 МГц...1,8 ГГц | +20 дБм (+25 дБм тип.) | ||||||||||||||||||||||||||||||||||||
| 1,8 ГГц...3 ГГц | +25 дБм (+30 дБм тип.) | ||||||||||||||||||||||||||||||||||||
| 3 ГГц...11 ГГц | +19 дБм (+25 дБм тип.) | ||||||||||||||||||||||||||||||||||||
| 11 ГГц...40 ГГц | +15 дБм (+20 дБм тип.) | ||||||||||||||||||||||||||||||||||||
|
Графики типичного динамического диапазона СК4-БЕЛАН 400М (режим тракта Optimal IMD) |
|||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||
| Нежелательные комбинационные составляющие | |||||||||||||||||||||||||||||||||||||
|
Побочные спектральные составляющие (по входному сигналу) |
≤-90 дБн в полосе обзора ≤10 МГц на частотах от 10 МГц до 10 ГГц ≤-84 дБн в полосе обзора ≤10 МГц на частотах от 10 ГГц до 24 ГГц ≤-78 дБн в полосе обзора ≤10 МГц на частотах от 24 ГГц до 40 ГГц |
||||||||||||||||||||||||||||||||||||
| Зеркальные отклики | ≤-80 дБн | ||||||||||||||||||||||||||||||||||||
| Остаточные отклики (на входе нагрузка 50 Ом) | ≤-100 дБм | ||||||||||||||||||||||||||||||||||||
| Масштабирование экрана | |||||||||||||||||||||||||||||||||||||
| Режимы вертикальной шкалы | Линейный/логарифмический | ||||||||||||||||||||||||||||||||||||
| Единицы измерения амплитуды | дБм, дБмВ, дБμВ, Ватт, Вольт | ||||||||||||||||||||||||||||||||||||
|
Неравномерность АЧХ (для входных уровней от +10 дБм до -60 дБм) Примечание: для частот выше 3 ГГц необходимо выполнить процедуру центровки ЖИГ-фильтра |
|||||||||||||||||||||||||||||||||||||
| 9 кГц...10 МГц | ±1,50 дБ | ||||||||||||||||||||||||||||||||||||
| 10 МГц...3 ГГц | ±0,50 дБ | ||||||||||||||||||||||||||||||||||||
| 3 ГГц...10 ГГц | ±1,50 дБ | ||||||||||||||||||||||||||||||||||||
| 10 ГГц...24 ГГц | ±2,00 дБ | ||||||||||||||||||||||||||||||||||||
| 24 ГГц...40 ГГц | ±3,00 дБ | ||||||||||||||||||||||||||||||||||||
| Входной аттенюатор | от 0 до 70 дБ с шагом 10 дБ | ||||||||||||||||||||||||||||||||||||
| Погрешность по амплитуде, обусловленная переключением аттенюатора | |||||||||||||||||||||||||||||||||||||
| 9 кГц...3 ГГц | ±0,50 дБ | ||||||||||||||||||||||||||||||||||||
| 3 ГГц...24 ГГц | ±1,50 дБ | ||||||||||||||||||||||||||||||||||||
| 24 ГГц...40 ГГц | ±2,00 дБ | ||||||||||||||||||||||||||||||||||||
| Диапазон регулировки опорного уровня | от -130 дБм до +30 дБм | ||||||||||||||||||||||||||||||||||||
ОБЩИЕ ХАРАКТЕРИСТИКИ |
|
|---|---|
| Демодуляторы | АМ, узкополосный ЧМ, широкополосный ЧМ |
| Детекторы | нормальный, СКЗ, максимум, минимум, выборки, квазипиковый |
| Автоматические измерения | мощность в канале, ширина занятой полосы, гармонические искажения, точка пересечения по интермодуляции 3-го порядка, глубина АМ, ЧМ девиация, СПМ фазовых шумов (опция), коэффициент шума (опция) |
| Дисплей | цветной сенсорный ЖКИ с диагональю 30 см, разрешение 1200 х 800 точек |
| Вход | Разъем 2.92 мм (штекер), 50 Ом |
| КСВН входа | <2 при входном аттенюаторе при входном аттенюаторе 10 дБ |
| Выходы на передней панели | Выход калибратора (частота 100 МГц, уровень -10 дБм) разъем SMA гнездо, выход 1-го гетеродина разъем SMA гнездо, выход трекинг-генератора 50 Ом разъем N-типа гнездо (опция), питание 28 В для генератора шума разъем BNC гнездо (опция) |
| Выходы на задней панели | третья ПЧ 21,4 МГц разъем SMA гнездо, вторая ПЧ 421,4 МГц разъем SMA гнездо (опция), вход внешней опоры 10 МГц разъем BNC гнездо (опция), выход опоры 10 МГц BNC разъем гнездо (опция), вход синхронизации разъем BNC гнездо, выход синхронизации разъем BNC |
| Разъемы для связи с внешними устройствами | RS-232, GP-IB, 4 разъема USB, 2 разъема LAN |
| Источник питания |
питание анализатора осуществляется от сети переменного тока с напряжением (220 ± 22) В частотой (50 ± 0,5) Гц и содержанием гармоник до 5 % |
| Время выхода на рабочий режим | 30 минут |
| Продолжительность непрерывной работы | не менее 8 часов |
| Габариты |
464 мм х 260 мм х 537 мм |
| Вес | 30 кг |
